数控车床培训：G94加工多槽加工
数控车床培训：G94加工多槽加工
2020-07-30 17:07

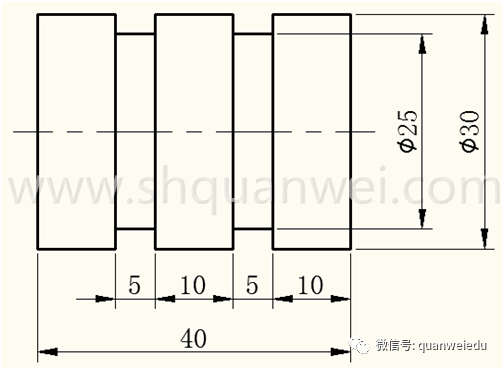

一、图纸
二、指令
G94 单一形状固定循环（端面）
G94 X(U)_ Z(W)_ F_;
X,Z 绝对值编程时，要到达的终点坐标值
U,W增量值编程时，要到达的终点坐标值
F表示进给速度 mm/r

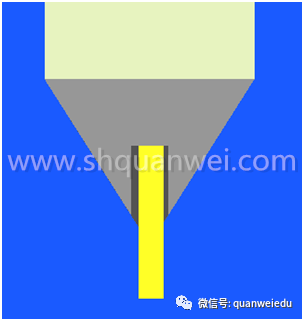

三、刀具（4mm槽刀）
四、程序
G99
T0101M03 S600
G0 X32.Z2.
Z-14.
G94 X25.W0 F0.07
W-1.
G0 Z-29
G94 X25.W0 F0.07
W-1.
G0 X100.Z15.
M30

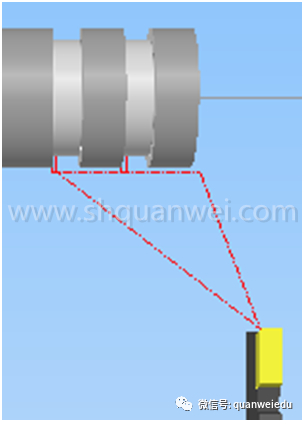

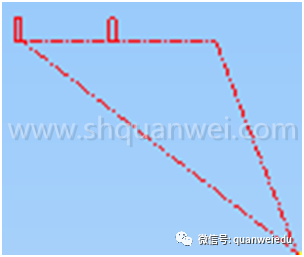

五、刀路轨迹及加工效果
六、备注
1、G94加工槽时，需要熟练掌握G94的刀路轨迹
2、每一个槽必须重新定位
