UG培训-UG制图视图创建向导
UG培训-UG制图视图创建向导
2024-10-21 11:27

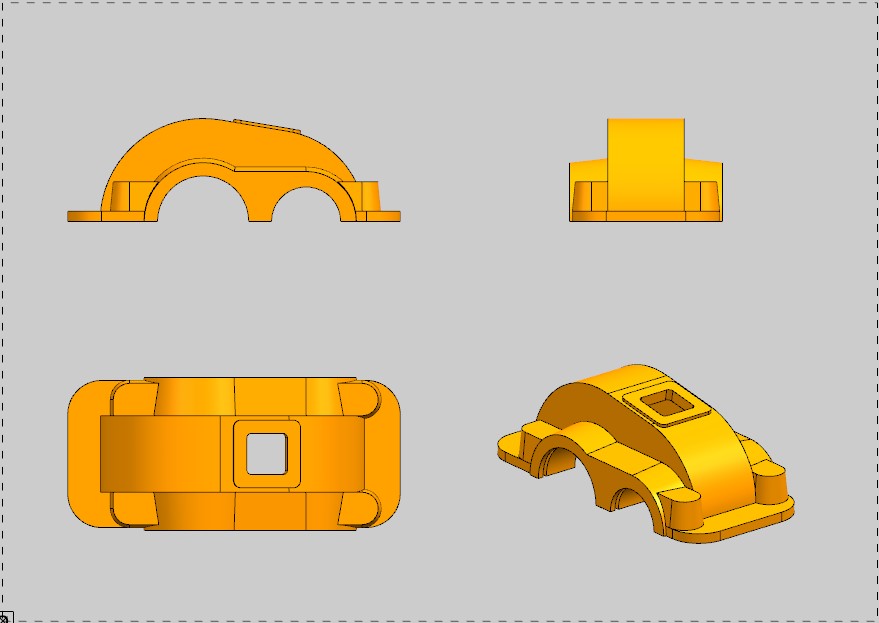

六个基本视图和轴测图是我们在绘制图纸时最常用到的视图，对于结构较简单、内部结构较少的零件，可以通过“前视图”、“左视图”、“俯视图”以及“轴测图”表达它的结构，那我们今天看看UG软件中的基本视图是如何快速绘制出来的。

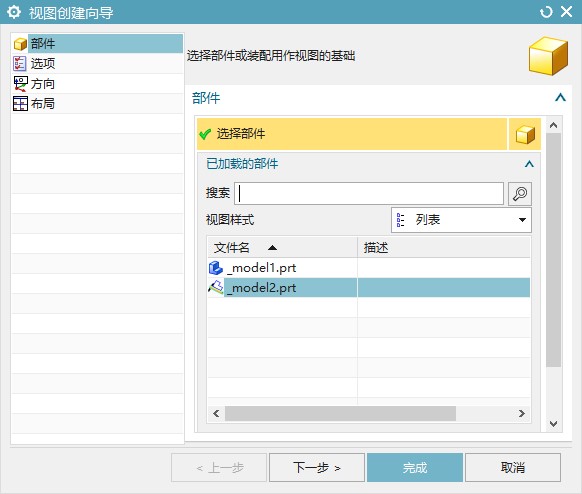

想基于模型创建一组基本视图，可以使用“视图创建向导”命令，其中“部件”用来选择创建视图的模型，只要是当前在UG软件中打开的文件都可以被选择。

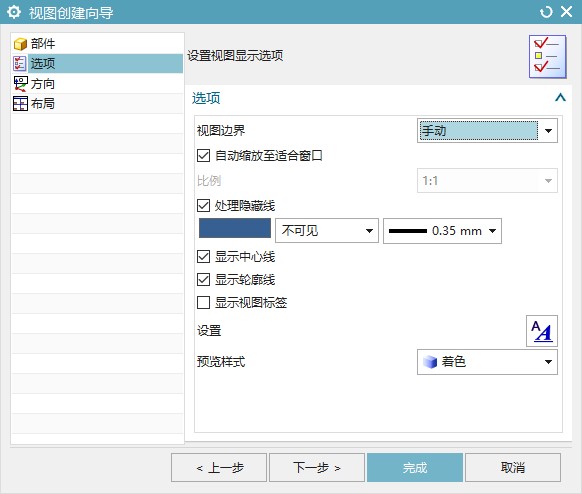

“选项”用来设置视图的图线和比例，例如“视图边界”中的“自动缩放至适合窗口”可以调整视图的比例，自动根据视图的数量进行调整，而“隐藏线“是指不可见的轮廓线，我们可以选择隐藏或是以虚线的形式表达，此外还有中心线、可见轮廓等都可以对它进行更改。

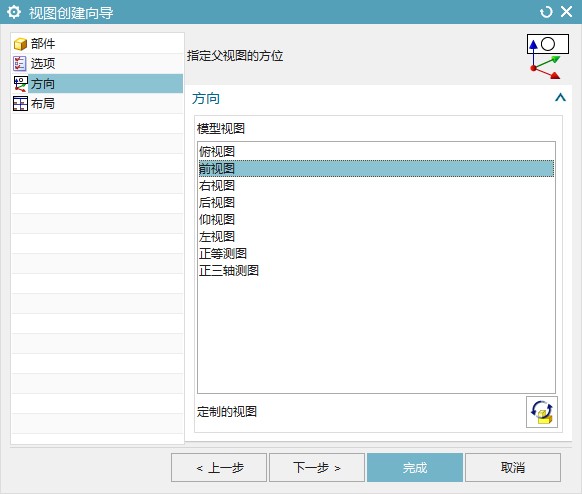

“方向”用来设置视图的父视图，后续的基本视图都以它作为参考进行投影。

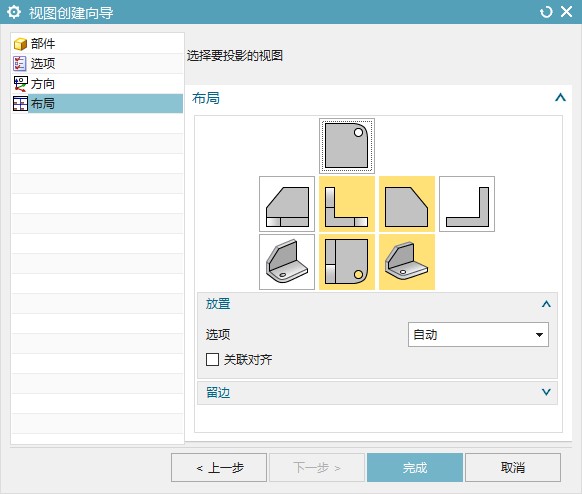

“布局”用来设置具体的视图方向，例如“左视图”、“俯视图”、“轴测图”等常用的基本视图，“关联对齐”的效果是视图之间保持投影关系。

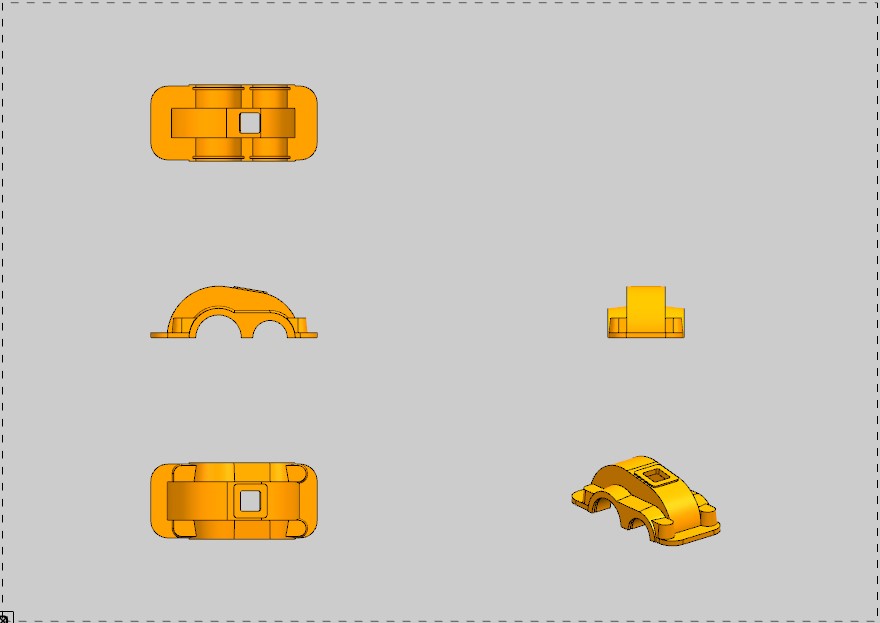

所有的内容都设置好后，点击“完成”，一组简单的零件视图就完成啦。
您学会了吗？
